DSP4000 数字式电缆分析仪

—高性能的6类布线系统测试仪

用更高的标准来测试您的电缆链路性能

　　今天的您象大多数电缆布线商或是网络的最终用户一样，都要面对着艰难的选择。电缆厂商不断推出更高速度的电缆，市场上链路性能提高的速度已超过了通讯工业委员会制订标准的速度。现在的问题是如果没有相应的测试标准，如何认证布线系统的性能呢？Fluke公司的答案是：DSP-4000数字式电缆分析仪。

DSP-4000 采用的数字式技术远远超过了模拟测试仪的性能：

　● 面向未来的标准增加了新的测试参数
　●　先进的故障诊断能力：HDTDX，HDTDR
　●　最高带宽可达350MHz的测试能力
　●　增强了光缆测试选件的性能
　●　极快的测试速度

　　DSP-4000 系列测试仪是 Fluke 公司数字式电缆分析仪系列中的最新成员，专门为布线商和网络使用者依据当前的业界标准和将来的更高标准认证高速铜缆和光缆而设计的。无论您是认证布线系统、进行故障诊断、向高速网络升级、检查用户电缆的问题、还是对布线链路增减、移动后进行再认证，Fluke公司 DSP-4000 都是您的最佳选择。

超越 6 类标准的真正现场用测试仪

　　DSP-4000带有可扩展的数字化平台，确保满足新标准的要求。这意味着现在您在DSP-4000上所付出的投资即使到将来也是受到保护的。DSP-4000支持新标准中要求的所有测试，例如：近端串扰、等效远端串扰、综合近端串扰、综合等效远端串扰、衰减、衰减串扰比、时延、时延偏离和回波损耗等。
　　高达350MHz的测试能力(右图)，为未来的高速布线系统提供全面的性能“预览”。　　DSP-4000容易使用，使您不必花费过多的培训时间，一个按键便能完成您精确测试的需要,提高您工作的效率。秉承DSP系列耐用可靠的特点，DSP-4000在包括外壳及显示屏的设计上充分考虑现场测试时对仪器的特殊要求，令您能一直保持不间断的工作。

强大的故障诊断功能

　　DSP-4000 带有强大的故障诊断功能，可以识别和定位被测试链路中的开路、短路和异常等问题。例如 Fluke 公司的专利技术——精确双向时域串扰分析(HDTDX)功能，可以找出串扰的具体位置，并能给出串扰与测试仪之间的准确距离。您需要做的这是按一下故障信息键(FAULT INFO)，DSP-4000 就开始自动测试链路的故障并以图形方式显示故障在链路中的位置。只有 Fluke 的数字式测试技术才能为您通过如此功能强大的故障诊断能力。

　　专利的 HDTDX 分析技术也为解决布线链路中复杂的 Return Loss 故障提供了精确的手段。

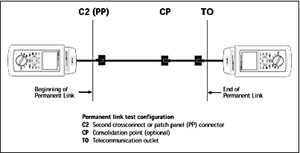

最新的永久链路测试

业界第一个永久链路的测试解决方案，确保高性能和可重复操作性。DSP－LIA101S永久链路接口适配器将Fluke网络公司DSP-4000系列电缆分析仪的基准精度拓展到测试线的最远端，使双绞线布线现场测试符合标准要求并且获得非常好的测试结果。

Fluke网络的永久链路适配器提供：

● 全新的6类系统测试解决方案，提供最高的性能，获得最多的"通过"结果。
● 消除由于不良链路接口适配器造成的"失败"结果，节省测试时间和成本。
● 高于建议TIA、EIA－568－B标准的精度和可重复操作性。
● 坚固耐用，专有的设计保证在现场对回波损耗测试所要求的精度和稳定性。
● 最新的TIA/EIA－568－B与标准兼容。

你知道链路中性能最差的地方是哪里吗？
	很多安装商并不知道，测试仪的适配器电缆也许就是测试中最薄弱的环节。传统的适配器电缆，即使是高质量的屏蔽电缆，可能是很多现场测试失败的根源。由于在恶劣的现场环境下经常性的磨损和拉拽，这些电缆的性能会随着时间的推移而降低，造成由于回波损耗不合格而导致的测试失败。测试失败造成的经济损失是很大的，并增加了用于故障诊断和重复测试的时间。Fluke网络的永久链路适配器增加了测试通过的次数，而且所需的投资比一条失败链路造成的损失还要少。
最新的专有技术确保了测试精度，同时节省了时间和金钱。

最新永久链路适配器的设计可以提供测试回波损耗所需的高精度和稳定性，同时也增加了其他参数的测试精度。通过将 DSP-4100 数字电缆分析仪的基准精度延伸至测试适配器的远端，永久链路适配器消除了由传统测试仪适配器产生的失败结果的影响。此时的测试通过是真正的通过。如果测试失败，你可以确保与测试仪和适配器无关。

满足标准要求，赢得更多合同

不要因为你的安装不符合 TIA-568-B 标准而丢掉合同。基本链路已经被永久链路所取代。相信 Fluke 网络会为你提供技术和仪器来精确地反应安装质量并保证测试结果满足标准的要求。现在你能够以最高的精度，可靠性和自信心测试由建议TIA-568-B 标准所定义的永久链路。

方便升级为DSP-4100

　　如果您已经购买了DSP-4000，您可通过DSP-4l00E升级套件升级为DSP-4100。升级套件包括联系Fluke的方法，以便安排您到Fluke授权的维修中心进行升级。只需寄上您的DSP-4000，工程师将对主机和远端模块进行升级，升级后的仪器包括一个可插拔的16MB内存卡、PC卡读卡机、Fluke Networks CableManager电缆管理软件V4.0和一本用户使用说明手册。
